冰箱警察11 视频程序架构更新

By ZIXUAN ZHU

经过一个（多）月的折腾，算是把视频组件的架构和储存模块搓出来了。这篇博客自顶向下+自下到上描述rockchip风格的视频程序的结构设计。

作为计算机专业的老菜鸟，软件（工程）开发的新手，这篇博客用于讨论和记录如何学习和开展一个项目，包含一些个人的方法论，可能谈不上“正确指导作用”，欢迎交流。

Part 1 起草抽象化业务需求

首先，分析项目的需求，从需求入手。因为我们的目的是做项目和产品，对于整个开发来说，这是宇宙万法的源头（雾）：

  • 进行运动检测，更新录像帧率
  • 进行视频录制，但是需要获得动态的录像帧率
  • 进行实时推流，可能需要自动关闭以节约资源

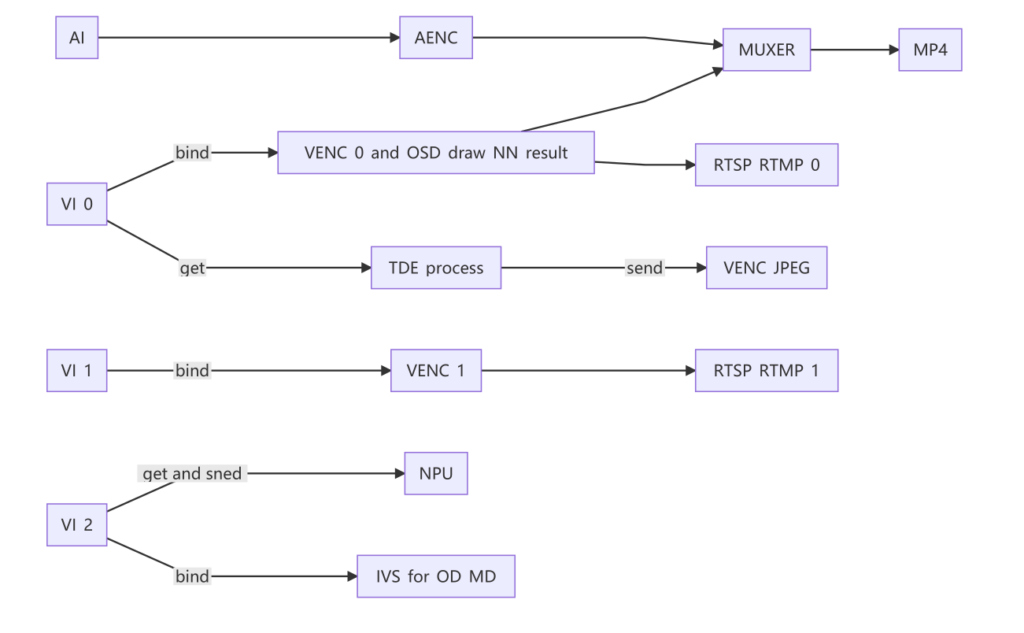

为了降低代码的耦合性，方便对不同的业务进行后续的客制化，我们应该需要三个视频源，来分别应对这三个业务。举个例子，我们需要更改视频的帧率，但是如果随意更改帧率，会对实时运动检测造成影响。实际上，视频源的分离也是RK IPC在做的事情。这种设计可以在RKIPC文档（”/sdk_path/project/app/rkipc/rkipc”）找到：

我们将项目的需求进行解构，下一步应该是利用抽象和模型。（可能有天赋的人能自己设计或者想出来，但是我不知道也想不出来LOL， 于是就找示例程序和官方项目了）。

我们需要的“视频源”是能单独获得视频数据的东西，显然对此我们一无所知。这就回到我们之前的博客当中，需要自底向上学习单个视频源和视频输出的结构是怎样的。经过学习，根据rk的文档和源码，我们知道以下组件可以实现获得视频的流程：

  • VI：这个东西是Video Input， 用来获取摄像头的视频（可以加ISP和AIQ处理获得人类想看的视频），输出的是原始视频的内容，比如RGB888原始格式。
  • VENC：把输入的视频进行编码，编码成H264/5等格式，方便进行推流和储存，这一步调用的是硬件编码，很快。
  • IVS： Intelligent Video Surveillance，智能监控模块，这是用来进行运动检测MD或者遮盖检测 OD的模块，基本由硬件执行，也很快。
  • MB：内存池，基本是自动的，记得申请和销毁即可
  • 其他模块：如OSD，VPSS，等项目迭代和优化再进行处理。

同时我们需要了解模块间的信息传递。根据MPI文档开头，常用的是，Bind，绑定，通过数据接收者绑定数据源来建立两者之间的关联关系，数据就会自动传输同步。

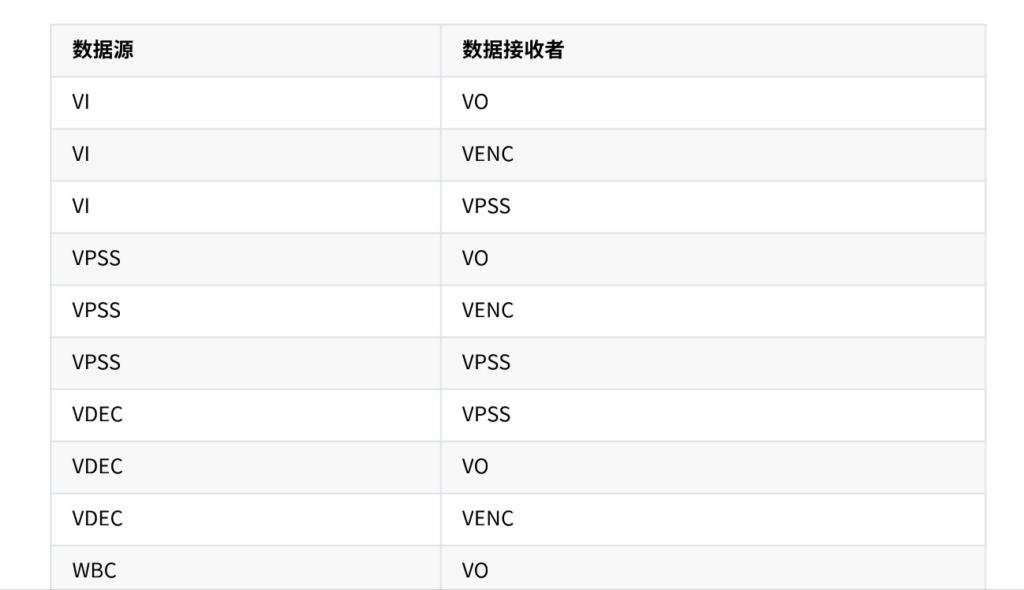

手册提供了绑定关系表，我们可以利用绑定传输图像进行绘制处理，也可以拿来控制帧率和编码。截图为部分绑定关系：

因此，结合我们自顶向下分析的业务抽象，我们就可设计这三条简单的视频传输通道 ，也就是如下视频源：

  • VI 0 => bind VENC 0 => Storage 视频用于录制
  • VI 1 => bind VENC 1 => RTSP/RTMP 视频用于推流
  • VI 2 => bind IVS for OD MD 视频用于运动检测，更新帧率

需要的是有些模块也有自己的层级，比如VI 就分为vi设备（dev），输入 pipe、输出通道（channel）三个层级。

Part 2 学习实现抽象业务需求的实现

Part 2.0 学习项目结构，例程视频架构

根据简单的例程，比如sdk里面的例程（各路sample和example文件夹里）和luckfox的例程，我们应该已经学会怎样实现单条视频通道，并且熟悉视频的获取，下一步就是选择合适的代码结构，并且加入系统编程的元素。

我目前仅仅对Linux有了解，能熟练使用C语言（没错，就是大学和教材那种C语言基础），那么下一步要做的是看官方完整的工程。

我们先分析和学习Rockchip的IPC示例工程是怎么组织项目的。

“/your_sdk/project/app/rkipc/rkipc“ 里面有build，cmake，common，docs，lib，src这六个文件夹，还有.clang-format，CMakeLists.txt，format.sh，.gitignore， LICENSE这几个文件。

文件很简单，是编译规则，语法格式化，git需要忽略的文件（夹），许可证。

对于文件夹，build，cmake是编译相关，前文提到过docs是文档。

至于代码和库的本体，分别是：

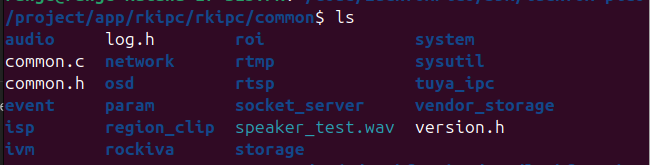

common，用来储存各种通用模块与接口

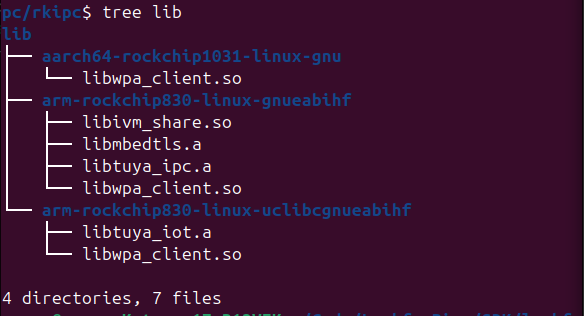

lib，根据编译器存放的静态和动态库

src，源代码，不同的子项目使用不同的文件夹，本次借鉴（抄）的代码是rv1106_ipc

更多细节的规范可以借鉴Rockchip_Developer_Guide_Linux_RKIPC_CN，我们这次只是观摩学习。

现在我们已经学习了一种项目文件的组织方式，理明白了什么代码在哪里，就可以寻找对我们有用的部分了。

查看main.c来分析项目流程。

根据分析， main.c文件的作用有：

  • 入口（废话）
  • 信号处理和外部事件处理，例如sig_proc，用于终止程序，wait_key_event用来处理关键事件
  • 主程序启动参数处理，比如变量short_options，long_options，函数usage_tip，rkipc_get_opt
  • 功能和模块的初始化，你会发现一堆init函数
  • 保证所有功能和模块一直执行，这也是while (g_main_run_)的意义，空转
  • 循环过后是一堆去初始化deinit函数

这里我们其实就可以看出来g_main_run_是非常重要的控制变量，如果这个变量变成了false，程序马上就会终止while，去执行deinit部分，退出。而g_main_run_这个变量就是由信号处理函数sig_proc控制和写入的。很好，我们学习到了一种设计，来对程序进度进行控制。

这里插一个技巧，函数不一定就是“干实事”，函数也可以作为标志来使程序有更好的可读性和debug，比如void rk_system_init() { LOG_DEBUG(“%s\n”, __func__); }就只用来显示函数名。

下面我们就可以看视频部分的代码。在main.c当中，视频相关的单个功能初始化有这两步，ISP初始化不是必须的，就是不初始化颜色会发黄。可以参考例程和手册：rk_isp_init(自己封装，就是先初始化ISP设备)=>>调用RK_MPI_SYS_Init。然后我们可以研究rk_video_init();

这个函数在video 文件夹的video.c里面。

这个初始化函数同样给一个静态的全局变量g_video_run_赋值1，可能有和main.c类似的设计。

从ini文件读取一些必要的参数后，就开始进行初始化，

对于我们的设计，初始化部分我们临时需要的看的就是初始化设备，初始化通道，也就是rkipc_vi_dev_init()和rkipc_pipe_0_init()这两个函数。里面有很详细的注释，结合前文提到的视频架构，我反而觉得不算信息差，只要C语言的基础数据结构过关，学会找引用，视频配置部分可以自行解决，这里不多说。

其中rk_param_get_string(“video.0:aq_step_p”, NULL);这种函数用于从ini文件读取参数，我们的工程目前不需要这样做，直接用常量配置即可。项目完成后再进行反思和升级。

现在我们已经可以配置绑定我们需要的三个通道，录制，推流，运动检测。

配置完成，下面要做的是学习怎样各自从配置好的视频源获取数据或者结果。从Luckfox的demo，获取一帧的数据不是难事。但是，数据和结果的获取需要一直进行，另外在每一个rkipc_pipe_X_init后半部分我们发现有pthread_create函数，没错，我们要用到多线程函数。

Part 2.1 多线程

个人观点：针对这种单核的小小SoC，我们依然使用了多线程，因为多线程不只是常说的“充分利用大型设备的多核CPU” ，线程可以作为我们任务的最小的单位，是一个进程允许“同时”执行多个任务的抽象，而进程间的通讯和切换要付出比线程更大的成本，针对我们的使用场景，使用线程可以很完美的解决问题。快说感谢操作系统！XD

另外因为我们在Linux编写多线程，也没有特别复杂和定制化的要求，我们可以选择符合POSIX标准的方式，使用pthread头文件来解决问题。没错，pthread前面那个P就是POSIX的意思。

根据我们研究代码的路线，我们目前找到了线程的创建，没关系，那就把线程创建看一下学一下。

pthread_create(&venc_thread_0, NULL, rkipc_get_venc_0, NULL);

rk选择了最简单的方式创建线程，也就是给pthread_create一个线程对象venc_thread_0，（通过pthread_t venc_thread_0; 直接创建，没什么初始化的）然后传入函数指针rkipc_get_venc_0，函数指针指向的函数这样声明，前面也可以加static

void *rkipc_get_venc_0(void *arg) {
// lalala
return NULL;}

在对线程创建和管理有个大概思路之前，我们看看线程运行的函数rkipc_get_venc_0。定位到rkipc_get_venc_0，看一下这个线程怎样设计。

static void *rkipc_get_venc_0(void *arg) {
	LOG_DEBUG("#Start %s thread, arg:%p\n", __func__, arg);
	prctl(PR_SET_NAME, "RkipcVenc0", 0, 0, 0);
	VENC_STREAM_S stFrame;
	VI_CHN_STATUS_S stChnStatus;
	int loopCount = 0;
	int ret = 0;
	stFrame.pstPack = malloc(sizeof(VENC_PACK_S));

	while (g_video_run_) {
		// 5.get the frame
		ret = RK_MPI_VENC_GetStream(VIDEO_PIPE_0, &stFrame, 2500);
		if (ret == RK_SUCCESS) {
			void *data = RK_MPI_MB_Handle2VirAddr(stFrame.pstPack->pMbBlk);
			// fwrite(data, 1, stFrame.pstPack->u32Len, fp);
			// fflush(fp);
			// LOG_DEBUG("Count:%d, Len:%d, PTS is %" PRId64", enH264EType is %d\n", loopCount,
			// stFrame.pstPack->u32Len, stFrame.pstPack->u64PTS,
			// stFrame.pstPack->DataType.enH264EType);
			rkipc_rtsp_write_video_frame(0, data, stFrame.pstPack->u32Len, stFrame.pstPack->u64PTS);
			if ((stFrame.pstPack->DataType.enH264EType == H264E_NALU_IDRSLICE) ||
			    (stFrame.pstPack->DataType.enH264EType == H264E_NALU_ISLICE) ||
			    (stFrame.pstPack->DataType.enH265EType == H265E_NALU_IDRSLICE) ||
			    (stFrame.pstPack->DataType.enH265EType == H265E_NALU_ISLICE)) {
				rk_storage_write_video_frame(0, data, stFrame.pstPack->u32Len,
				                             stFrame.pstPack->u64PTS, 1);
				if (enable_rtmp)
					rk_rtmp_write_video_frame(0, data, stFrame.pstPack->u32Len,
					                          stFrame.pstPack->u64PTS, 1);
			} else {
				rk_storage_write_video_frame(0, data, stFrame.pstPack->u32Len,
				                             stFrame.pstPack->u64PTS, 0);
				if (enable_rtmp)
					rk_rtmp_write_video_frame(0, data, stFrame.pstPack->u32Len,
					                          stFrame.pstPack->u64PTS, 0);
			}
			// 7.release the frame
			ret = RK_MPI_VENC_ReleaseStream(VIDEO_PIPE_0, &stFrame);
			if (ret != RK_SUCCESS) {
				LOG_ERROR("RK_MPI_VENC_ReleaseStream fail %x\n", ret);
			}
			loopCount++;
		} else {
			LOG_ERROR("RK_MPI_VENC_GetStream timeout %x\n", ret);
		}
	}
	if (stFrame.pstPack)
		free(stFrame.pstPack);
	// if (fp)
	// fclose(fp);

	return 0;
}

我们可以看到这个函数和main.c的思路是很相似的，也是有个运行标志g_video_run_来控制主while循环，最后return个0或者NULL线程就结束了。注意，是线程结束，不是进程结束。

其实这样又是一个设计，我们创建线程的地方可以放在相应资源初始化的函数里面，这样就不需要全部初始化之后统一启动管理线程，也不用担心线程在不合时宜的时候启动访问不该访问的东西。

现在我们掌握了怎样创建一个线程，有目前的这些，已经足够我们把程序跑起来了。

可是程序有入口也有出口，对于c语言来讲，释放占用的资源和内存更是重中之重。 这就涉及到deinit函数。rk的deinit是有一个总的去初始化入口rk_video_deinit()，这个总入口再一步步去初始化各个通道和视频源。

前面我们已经对这些进程和资源了然于胸，去初始化就变得小菜一碟了，记住三步走：

  1. 更新全局控制变量为false，让相应的线程自行退出while循环，释放内存资源（比如一帧视频）。
  2. 使用pthread_join(venc_thread_0, NULL);加入线程，保证线程的彻底结束和资源释放。
  3. 调用RK_MPI的函数，该解绑的解绑，该停止的就停止，该销毁的就销毁。

其中对于视频组件的销毁，一定注意不要提前禁用底层依赖项目，比如IVS和VENC还活动着，你直接把视频设备VI摧毁了，会导致上层组件结果和缓存无法释放，直接卡死循环。要从上到下清除。最后在主函数main调用RK_MPI_SYS_Exit();彻底退出。

Part 2.2 线程之间的通讯和同步

其实对于线程来说，他们的变量都是共享的，因此通讯也并不是难事。在研究RKIPC的代码的同时，我们已经见到了最基本和裸奔的通信方式：g_video_run_ 变量作为标志，控制线程是否跳过循环。

这是非常简单的模型，只要有信号或者调用去初始化就刷新运行标志，而且我们可以看到，不管是main.c里面的g_main_run_还是video.c里面的g_video_run_，都只有一个修改标志的入口，而且只有程序即将结束的时候才写一次，直接裸奔不进行额外的保护也没问题。

但是，在抽象和理想的情况下，操作系统的调度可比一行c语言指令细致的多，多线程是“同时”进行的。尤其是在多次次读写甚至“同时”读写的情况（比如我们可能需要更新当前帧率），如果当前写入/读取文件或者变量被打断，会让程序变得不可靠，甚至有难以预料的结果（鬼知道编译器是怎么编译的，操作系统是怎么调度线程和分配内存的）。

所以，我们需要一些“科技”来保护一些资源的读取与写入，还需要确保核心的步骤不能被打断。这些不能被打断的步骤和操作，我们称之为“原子操作”，取原子不可再分之意。而实现这些操作的科技就是锁和信号量和条件变量。 好了你可以在网上或者书上找关于锁的内容了，下班！

说到打断，阻止打断就是让打断者暂停，就提到了一个重要的概念，阻塞。既然我们在两个线程竞争写入同一个资源的时候，我们选择保护一个，另一个就得等待，这个就是阻塞。

但是逻辑上会出现一个问题，A先占用资源1,再占用资源2；B先占用资源2,再占用资源1，等这俩卧龙凤雏都各自占完第一个资源，再申请第二个资源的时候，于是A会等资源2, B会等资源1,俩人都不松口（没解锁怎么松！），成了鹬蚌相争了，两个线程都卡了，主线程也一直等这俩，整个程序不能继续进行，便成了死锁（死了啦）。

常见的线程同步和控制需要的技术或者模型有：

  1. 互斥锁（使用者的角度来说，是最基本的保护变量和原子性的手段，开头一加锁结尾一解锁就行了）
  2. 读写锁（适合读取频率远远大于写入频率，或者有一个写入多个读取这种情况，我们的帧率控制就是符合这两个条件）
  3. 条件变量（配合互斥锁使用，合理使用条件变量可以实现线程休眠，唤醒，给CPU更多的时钟周期）
  4. 信号量（可以更高级控制多个线程的运行，并且由”是和否“升级到了“数值“，本次项目没遇到这种模型，先不管它）
  5. 消息队列和管道（对于C来说不够原生啊，得用其他队列来搓，咱临时也永不上，不管它）
  6. 抽象模型：状态机（用不到，咱的状态很简单，只有高帧率和低帧率，可以用状态机表示两个状态，但是能跑就不改了XD ）

这次的视频组件目前用到的只有读写锁。

读写锁分为读锁和写锁，把加锁和解锁包裹你想保护或者读取的变量或者代码部分就行了。

Part 2.3 帧率控制和读帧的方法

目前我们已经更新了帧率变量，可以自由快乐地读取+写入帧了。

30帧和1帧这种速度对计算机太慢了，我们完全可以让它等，定时睡眠，便有了

  1. 计时
  2. 循环周期减去消耗时间得到休眠时间
  3. 休眠
  4. 新一轮开始

RK的帧率控制就是这样的：

vi_2_send

上面的方法简单粗暴，还有第二种就不是帧率控制了，是控制VENC或者VI 的帧率，来达到源头改变，再使用epoll来等待新的文件句柄。

大佬lyphotoes的代码

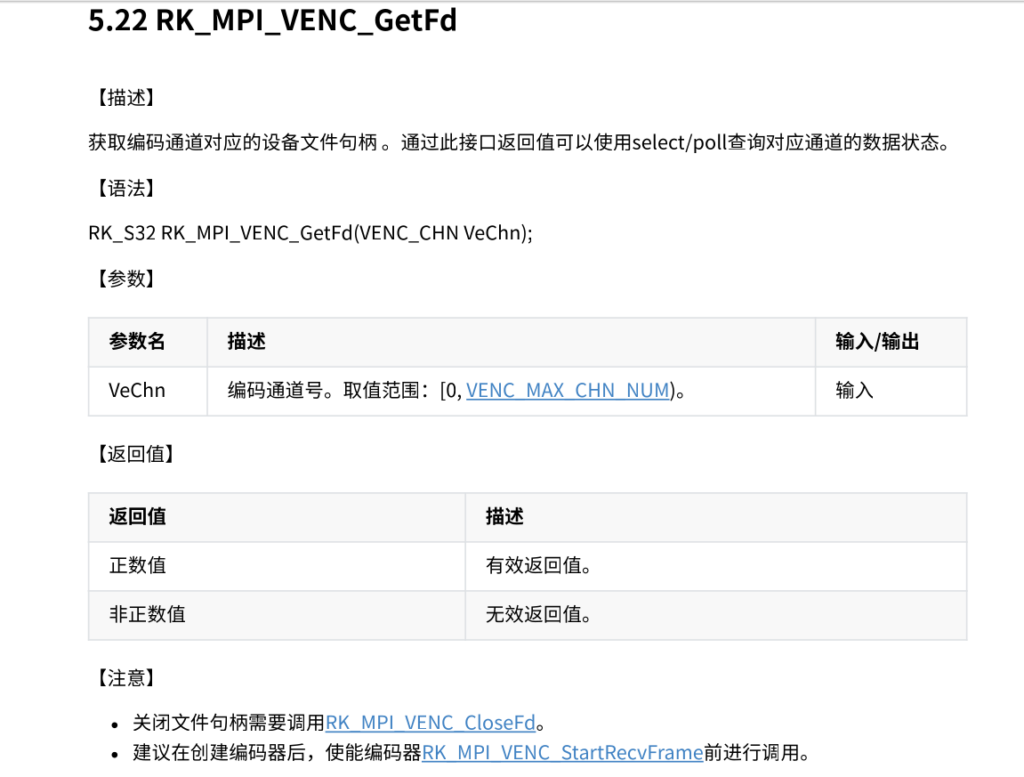

注意文件句柄和epoll要查看RK_MPI手册的建议和实现。

Part 3 本项目的示例结构

3.2 文件结构

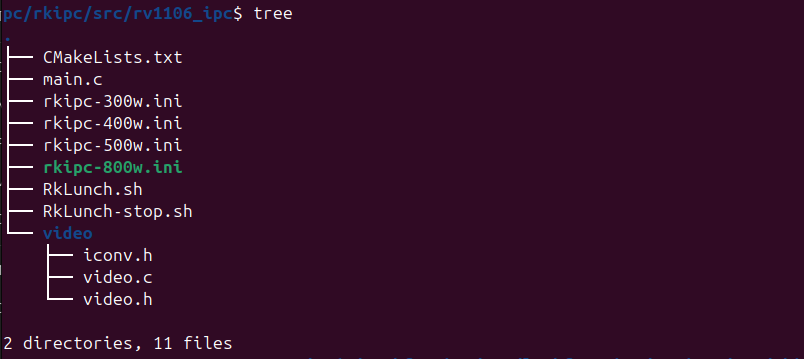

tree

3.2 主函数

src/main.c

3.3 video.h

include/video.h

视频的架构暂时分析到这里，等demo完成后会加入osd来打日期，甚至标记运动的框框。

下一篇记录储存，主要想记录的东西有：引入第三方库media-server，文件处理，hls文件处理，日期切换和切片控制逻辑，线程条件锁。
