应该离答案很接近了，我们下一步就是根据这些帧信息写视频文件。
在做这个之前，我们要学习一下FLV 的基础知识。没有特殊提示都是ASCII码。
音视频封装：FLV格式详解和打包H264、AAC方案（上）-腾讯云开发者社区-腾讯云 (tencent.com)
这篇文章信息足够，可以入门。另外因为开发板没有录音功能，我们不需要管音频的Tag。
我们使用一个大佬自己手搓的flv分析器来试着分析一下，上面文章有些细节，不照着做令人困惑。
作者域名没了，就精神支持一下吧【笑】下载链接
然后我们还有示例FLV（有声音）
示例FLV（无声音）

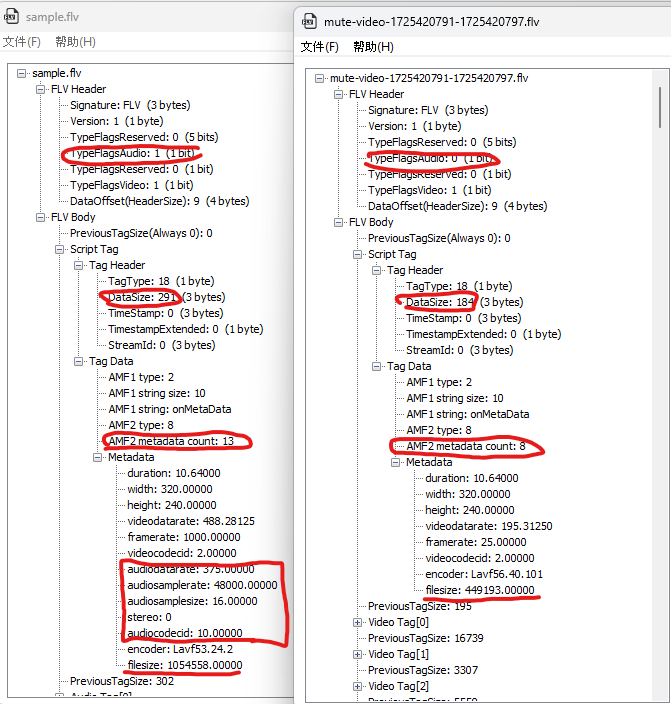

这两个文件是相同的视频，但是第二个视频文件是没有声音信息。另外比较可惜的是第二个视频在在线网站被去除音轨的时候，视频帧也被重新写入了，看起来是重新编码而不是去除音频tag。来直观比较一下
解释下 AMF2 metadata count，这个东西是后面metadata里面的信息条目数目，图片左边的那个视频，在metadata这一块有13种信息AMF2 metadata count就是13，右侧那个视频有8种信息，这个值就是8.
metadata里面都是double类型的(这里说的)，可以自己去在线double验算一下。有个技巧一般比较小的数字，double会以0x4开头，就像IEEE754 float一样，也是取一个最高位是1，默认省略，一般比较小的数字第二位就是1，后面跟着0，所以就是0100，就是Hex中4开头的由来。很好，虽然没啥用处，但是逆向可能更强了【笑】。
因为我们是实战派，我们关心的是学习和实践。众所周知，程序写入文件一般是顺序写入，尤其是c语言我们是把文件的写入位置看成地址和指针。从上面的文件头分析可以看出来，我们需要视频所有信息包括时长才能写入文件头，所以我们写完视频帧应该怎么回去写文件头部分呢？这里应该可以看看c语言的书解决，先偷懒问问gpt。得到的结果是我们可以使用fseek来更新文件指针的具体位置，单位是字节。
看示例
//By Ai
#include <stdio.h>
#include <stdlib.h>
int main() {
FILE *file = fopen("example.flv", "r+b"); // 以读写模式打开文件
if (!file) {
perror("Failed to open file");
return 1;
}
// 定位到文件的第100个字节
if (fseek(file, 100, SEEK_SET) != 0) {
perror("Failed to seek to position");
fclose(file);
return 1;
}
// 写入数据
const char *data = "Hello, FLV!";
if (fwrite(data, sizeof(char), strlen(data), file) != strlen(data)) {
perror("Failed to write data");
fclose(file);
return 1;
}
fclose(file);
return 0;
}
然后这也引出一个问题，从注释我们可以知道fseek是以字节为单位的，那么就会牵扯到一个问题，就是对齐和写入效率，另外我们还需要考虑大小端的问题。不过显而易见这是可以解决的，而且这里有具体的代码我们可以借鉴和整合。
很好，我们已经解决了文件头，下一步就是怎样把真正的我们从RKMPI读取的H264帧写入到文件当中。我们继续研究FLV文件当中的具体视频数据包的问题。为什么不先研究RKMPI的数据包？因为这个东西的图像连opencv都能解决，说明最差就是硬把一张张照片塞进去，理论不会出问题，等下看明白了flv的储存再去搞样本。
所以现在可以把sample.flv关上了，留下那个没有声音的FLV，继续看这个
音视频封装：FLV格式详解和打包H264、AAC方案（下）-腾讯云开发者社区-腾讯云 (tencent.com)
每一个表示tag大小的数是一个32位无符号整数0x00 00 00 00
好，来看videotag[0]
顺便边学习边总结 Header是1+3+3+1+3也就是11字节，一个Data类型是8位，也就是一个字节，也就是信息部分是12字节，但是16739 – 16728 = 11 ，少一个字节，估计着最后tagdata那分开的四位不算，官方PDF68（实际74）页也是说11字节。
前面的Header我们直接照抄或者硬算就可以了，接着来看Tag Data部分，从上面腾讯云我们还可以发现里面暗藏玄只因。
这是flv分析器老哥给的提示：
FrameType: 1 (4 bits)
Start Offset: 223 (0xdf)
FrameType:
1: keyframe (for AVC, a seekableframe)
2: inter frame(for AVC, a non -seekable frame)
3 : disposable inter frame(H.263only)
4 : generated keyframe(reserved forserver use only)
5 : video info / command frame
还有
CodecID: 2 (4 bits)
Start Offset: 223 (0xdf)
CodecID:
1: JPEG (currently unused)
2: Sorenson H.263
3 : Screen video
4 : On2 VP6
5 : On2 VP6 with alpha channel
6 : Screen video version 2
7 : AVC
第七个AVC也就是我们想要的H264，对于文件结构的探索应该结束了。
嗨，按理说现在直接写帧数据就行了，但是不确定RK是怎样的H264编码，需要采集h264帧实验。
既然别人用ffmpeg能实现录制，说明RK返回的视频流的data部分的信息应该是完整的，但是还需要研究。
这篇文章先到这里，下期继续。
预告：记录怎样编译程序，使用官方例程，获得各种视频流的数据。如果实在性能有限办不到，可以考虑先储存，上位机来处理视频。毕竟我们目前真正需要考虑的是高效的压缩高清的视频。为了质量和连贯性（方便抓人），我们可以牺牲帧率。
